Хидравличните загуби в заварените заварени редуктори са решаващ аспект за разбиране за всеки, участващ в системите за транспортиране на течности. Като доставчик на заварени заварени редуктори, бях свидетел от първа ръка въздействието, което тези загуби могат да окажат върху ефективността и работата на тръбопроводите. В този блог ще се задълбоча в детайлите на хидравличните загуби в заварените заварени редуктори, изследвайки причините, методите за изчисляване и начините за минимизиране на тях.
Какви са заварените заварени редуктори?
Заварените заварени редуктори са тръбни фитинги, използвани за свързване на две тръби с различен диаметър. Те обикновено се изработват от различни материали като въглеродна стомана, неръждаема стомана и легирана стомана. Тези редуктори са проектирани така, че постепенно да намалят диаметъра на тръбата, което позволява плавен преход на потока на течността. Има два основни типа заварени заварени редуктори: концентрични редуктори и ексцентрични редуктори. Концентричните редуктори имат централна ос, която се подравнява с центъра както на входните, така и на изходните тръби, докато ексцентричните редуктори имат офсетен център, което е полезно в приложения, където въздухът или утайката трябва да бъдат отстранени от тръбопровода.
Причини за хидравлични загуби при заварени заварени редуктори
Хидравличните загуби в заварените заварени редуктори се появяват поради няколко фактора, включително промени в скоростта на потока, разделянето на потока и турбулентността. Когато течността тече през редуктор, площта на напречното сечение на тръбата намалява, което води до увеличаване на скоростта на потока според принципа на непрекъснатост (q = A1v1 = A2v2, където Q е обемната скорост на потока, A е кръстосаната секция, а V е скоростта на потока). Тази внезапна промяна в скоростта води до загуби на енергия под формата на спад на налягането.
Разделянето на потока е друга значителна причина за хидравлични загуби. Докато течността преминава през редуктора, граничният слой на течността може да се отдели от стената на тръбата, създавайки вихри и вихри. Тези вихри разсейват енергията под формата на топлина, което води до загуба на налягане. Турбулентността също играе роля в хидравличните загуби. Когато скоростта на потока е достатъчно висока, потокът на течността става турбулентен, а случайното движение на частиците на течността причинява допълнителни загуби на енергия.
Изчисляване на хидравличните загуби
Изчисляването на хидравличните загуби в заварените редуктори е от съществено значение за проектирането на ефективни системи за транспортиране на течности. Един от най -често срещаните методи за изчисляване на хидравличните загуби е използването на уравнението на Darcy - Weisbach, което се дава от:
[h_f = f \ frac {l} {d} \ frac {v^{2}} {2g}]
където (h_f) е загубата на главата, (f) е коефициентът на триене, (l) е дължината на тръбата, (d) е диаметърът на тръбата, (v) е средната скорост на потока и (g) е ускорението поради гравитацията.
За редуктори обаче често се използва допълнителен коефициент на загуба (k) за отчитане на загубите поради промяната в диаметъра. Загубата на главата при редуктор може да бъде изчислена с помощта на следното уравнение:
[h = k \ frac {v_ {2}^{2}} {2g}]
където (h) е загубата на главата в редуктора, (k) е коефициентът на загуба, а (v_2) е скоростта в по -малката тръба с диаметър.
Стойността на коефициента на загуба (k) зависи от няколко фактора, включително съотношението на диаметри на входящите и изходните тръби ((d_1/d_2)), формата на редукра и броя на Рейнолдс на потока. За концентричните редуктори коефициентът на загуба обикновено варира от 0,02 до 0,1, докато за ексцентричните редуктори той може да бъде малко по -висок, обикновено между 0,03 и 0,15.
Влияние на хидравличните загуби върху ефективността на системата
Хидравличните загуби в заварените заварени редуктори могат да окажат значително влияние върху работата на системите за транспортиране на течности. Тези загуби водят до намаляване на налягането, което може да повлияе на дебита и ефективността на помпите и друго оборудване в системата. По -високите хидравлични загуби означават, че е необходима повече енергия за поддържане на желания дебит, което води до увеличени оперативни разходи.
В допълнение, прекомерните хидравлични загуби могат да причинят кавитация в помпи, което е явление, при което в течността се образуват мехурчета от парата поради ниско налягане. Кавитацията може да повреди работното колело на помпата и други компоненти, като намали живота на оборудването и увеличава разходите за поддръжка.
Минимизиране на хидравличните загуби
Като доставчик на заварени заварени редуктори, разбирам значението на минимизирането на хидравличните загуби, за да се гарантира ефективната работа на системите за транспортиране на течности. Ето няколко начина за намаляване на хидравличните загуби при заварени заварени редуциращи устройства:
- Правилен избор на редуктор тип: Изберете подходящия тип редуктор (концентричен или ексцентричен) въз основа на специфичните изисквания на приложението. Концентричните редуктори обикновено се предпочитат, когато потокът на течността е сравнително чист и няма нужда от отстраняване на въздух или утайка. Ексцентричните редуктори са подходящи за приложения, при които въздухът или утайката трябва да бъдат отстранени от тръбопровода.
- Оптимално съотношение на диаметъра: Изберете редуктор с подходящо съотношение диаметър ((D_1/D_2)). Коефициентът на по -малък диаметър ще доведе до по -постепенна промяна в скоростта на потока, намалявайки вероятността от разделяне на потока и турбулентност.
- Гладка вътрешна повърхност: Уверете се, че вътрешната повърхност на редуктора е гладка. Груба вътрешна повърхност може да увеличи коефициента на триене и да доведе до по -високи хидравлични загуби. Нашите заварени редуктори са произведени с висока прецизна обработка, за да се осигури гладка вътрешна повърхност.
- Правилна инсталация: Инсталирайте правилно редуктора, за да избегнете несъответствие или изкривяване. Неправилната инсталация може да причини допълнителна турбулентност и да увеличи хидравличните загуби.
Примери за заварени заварени редуктори

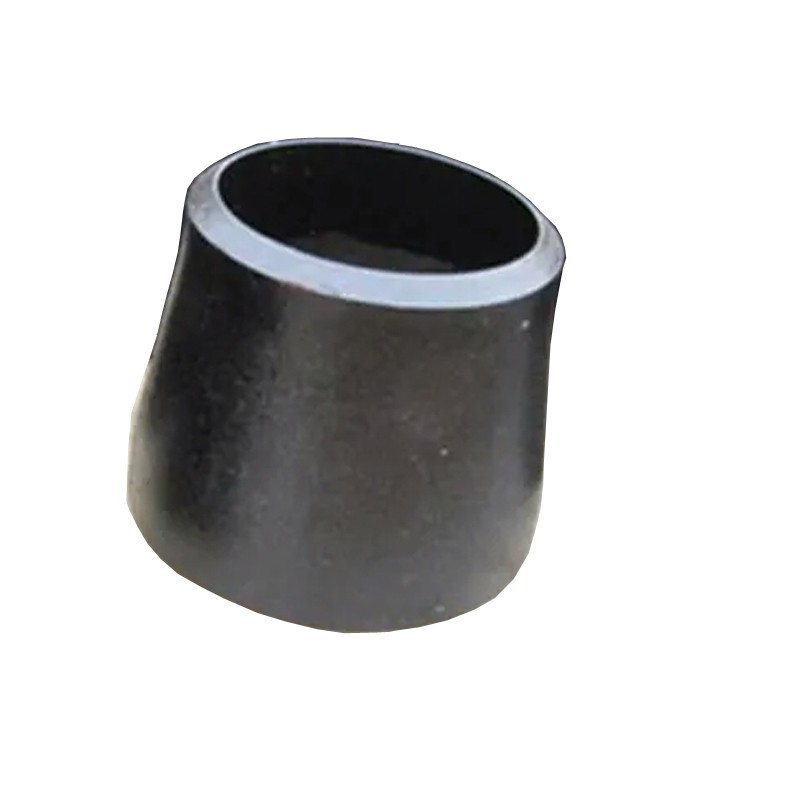

Ние предлагаме широка гама от заварени заварени редуктори, за да отговорим на разнообразните нужди на нашите клиенти. Например, нашите4 инчов до 3 инчов редуктор на звънецае популярен избор за приложения, при който е необходим плавен преход от 4 -инчова тръба към 3 -инчова тръба. Този редуктор е направен от висококачествена въглеродна стомана и е проектиран да сведе до минимум хидравличните загуби.
Друг продукт е нашиятРедуктор на тръбата 40 мм до 32 мм. Този редуктор е подходящ за малки системи за транспортиране на течности и се произвежда с прецизност, за да се осигури оптимална работа.

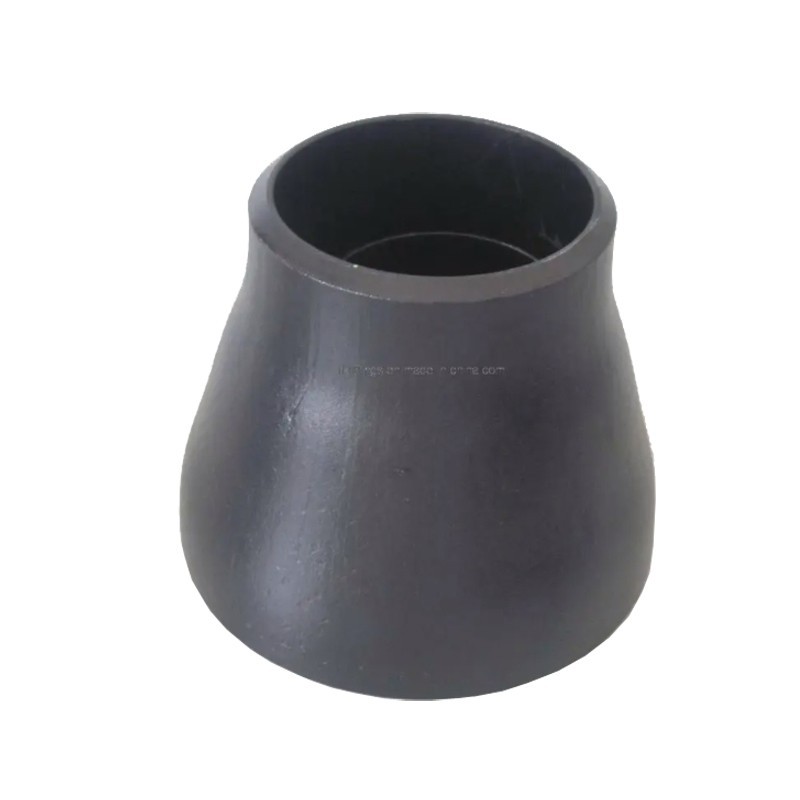

НашитеЕксцентрик на въглеродна стоманае идеален за приложения, при които въздухът или утайката трябва да бъдат отстранени от тръбопровода. Изработена е от устойчива въглеродна стомана и е проектирана да издържа на високо налягане и тежки среди.
Заключение
Хидравличните загуби в заварените заварени редуктори са важно внимание при проектирането и работата на системите за транспортиране на течности. Разбирайки причините за тези загуби, изчисляването им точно и предприемане на стъпки, за да ги сведе до минимум, е възможно да се подобри ефективността и работата на тръбопроводите. Като доставчик на заварени заварени редуктори, ние се ангажираме да предоставяме висококачествени продукти, които помагат на нашите клиенти да намалят хидравличните загуби и да оптимизират техните системи за транспортиране на течности.
Ако се интересувате от закупуване на заварени заварени редуктори или имате някакви въпроси относно хидравличните загуби, не се колебайте да се свържете с нас за подробна дискусия. Очакваме с нетърпение да работим с вас, за да отговорим на вашите специфични нужди.
ЛИТЕРАТУРА
- Crane, DS (1988). Поток на течности през клапани, фитинги и тръба. Техническа хартия № 410. Crane Co.
- Streeter, VL, & Wylie, EB (1979). Течна механика. McGraw - Hill.
- White, FM (2003). Течна механика. McGraw - Hill.
