Характеристиките на потока на флуида в тройниците от въглеродна стомана са от голямо значение в различни индустриални приложения, от водопроводни системи в сгради до сложни тръбопроводи в химически заводи. Като опитен доставчик на тройници от въглеродна стомана, бях свидетел от първа ръка на критичната роля, която играят тези компоненти за осигуряване на ефективно и надеждно транспортиране на течности. В този блог ще навляза в тънкостите на флуидния поток в тройниците от въглеродна стомана, изследвайки факторите, които го влияят и последиците за различните индустрии.
Основни принципи на флуидния поток в тройниците
За да разберем характеристиките на потока, първо трябва да разберем основните принципи на динамиката на флуидите. Когато флуид, независимо дали е течност като вода или газ като природен газ, навлезе в тройник от въглеродна стомана, той среща кръстовище, където пътя на потока се разделя на две посоки. Това разделение на потока създава сложен модел от скорости, налягания и турбуленция в тройника.
Поведението на потока се управлява основно от законите за запазване на масата, импулса и енергията. Съгласно закона за запазване на масата, общата маса на течността, влизаща в тройника, трябва да е равна на общата маса, която излиза от него. Това означава, че сумата от скоростите на потока в двата изходящи клона трябва да е равна на скоростта на потока във входящия клон. Математически това може да се изрази като:
$Q_{in} = Q_{разклонение1} + Q_{разклонение2}$
където $Q_{in}$ е скоростта на потока във входния клон, а $Q_{branch1}$ и $Q_{branch2}$ са скоростите на потока в двата изходни клона.
Законът за запазване на инерцията описва как се променя инерцията на течността, когато тя преминава през тройника. Тази промяна в импулса се влияе от фактори като геометрията на тройника, скоростта на потока и свойствата на течността. Принципът за запазване на енергията отчита загубите на енергия, които възникват поради триене, турбуленция и други фактори в тройника.
Фактори, влияещи върху потока на течността
Геометрия на тройника
Геометрията на тройника от въглеродна стомана оказва дълбоко влияние върху потока на флуида. Ъгълът между клоните, съотношението на диаметъра на клоните към главната тръба и радиусът на кривината на кръстовището играят решаваща роля. Например, тройник с остър ъгъл между клоните може да причини значителна турбуленция и спад на налягането, тъй като течността рязко променя посоката си. От друга страна, тройник с по-постепенен ъгъл позволява по-плавен преход на потока, намалявайки загубите на енергия.
Съотношението на диаметъра на клоните също влияе върху разпределението на потока. Ако единият клон има много по-голям диаметър от другия, повече течност ще тече през по-големия клон. Това може да бъде предимство в някои приложения, където се изисква специфично съотношение на потока между двата клона.
Скорост на потока
Дебитът на течността е друг критичен фактор. При ниски скорости на потока течността може да тече по ламинарен начин, характеризиращ се с гладки, успоредни слоеве течност. В този режим потокът е относително предвидим и спадът на налягането се дължи главно на вискозно триене. С увеличаване на скоростта на потока, потокът може да премине към турбулентен режим, при който частиците на флуида се движат по хаотичен и неравномерен начин. Турбуленцията може да увеличи спада на налягането и да причини допълнително износване на тройника.
Свойства на течността
Свойствата на течността, като нейната плътност, вискозитет и свиваемост, също влияят върху характеристиките на потока. Например силно вискозен флуид ще изпитва по-голямо съпротивление на потока и може да изисква по-високо налягане, за да се поддържа същата скорост на потока в сравнение с по-малко вискозен флуид. Свиваемите течности, като газове, могат да претърпят значителни промени в плътността и налягането, докато текат през тройника, което трябва да се вземе предвид при проектирането и работата на системата.
Видове тройници от въглеродна стомана и техните характеристики на потока

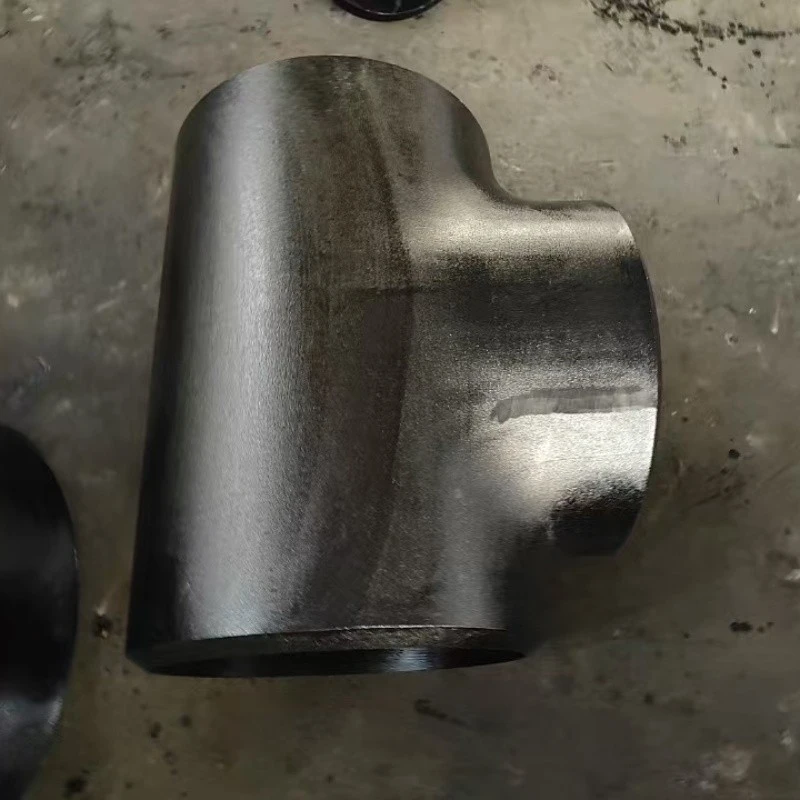

Редукционен тройник от въглеродна стомана
Редуциращ тройник от въглеродна стомана е проектиран с един изходен клон с по-малък диаметър от другите клонове. Този тип тройник обикновено се използва, когато има нужда да се намали дебитът в един от клоновете. Потокът в редуциращ тройник е по-сложен, отколкото в стандартен тройник, тъй като промяната в диаметъра влияе върху разпределението на потока и спада на налягането. По-малкият клон ще изпита по-висока скорост и по-ниско налягане в сравнение с по-големия клон.
График 80 Tee
Schedule 80 тройници са с по-дебели стени от стандартните тройници, което ги прави подходящи за приложения с високо налягане. По-дебелите стени могат да издържат на по-високи налягания, без да се деформират, осигурявайки по-стабилен поток. Увеличената дебелина на стената обаче може също да причини малко по-висок спад на налягането в сравнение с тройниците с по-тънки стени.
Тениска с преграда
Решетъчен тройник има лента или преграда вътре в тройника, която разделя потока на два отделни потока. Този тип тройник често се използва в приложения, където е необходимо да се предотврати смесването на два различни флуида или да се контролира по-точно разпределението на потока. Шината може да създаде допълнителна турбуленция и спад на налягането, но също така може да осигури по-добър контрол на потока.
Последици за различни индустрии
ВиК и ОВК системи
Във водопроводните и HVAC системите разбирането на характеристиките на потока на тройниците от въглеродна стомана е от съществено значение за осигуряване на правилно разпределение на вода или въздух. Неправилното разпределение на потока може да доведе до неравномерно отопление или охлаждане в сградата, както и до неефективно използване на водата. Избирайки подходящата геометрия и размер на тройника, инженерите могат да оптимизират потока и да намалят консумацията на енергия.
Химическа и нефтохимическа промишленост
В химическата и нефтохимическата промишленост потокът от корозивни или опасни течности изисква внимателно разглеждане. Изборът на тройник от въглеродна стомана трябва да вземе предвид химическата съвместимост на материала с течността, както и характеристиките на потока, за да се предотврати корозия и да се осигури безопасна работа. Освен това точният контрол на потока е от решаващо значение за поддържане на качеството и ефективността на химическите процеси.
Нефтопроводи и газопроводи
В нефтопроводите и газопроводите характеристиките на потока на тройниците от въглеродна стомана могат да окажат значително влияние върху цялостната производителност на системата. Падането на високо налягане може да увеличи енергийните изисквания за изпомпване, докато неравномерното разпределение на потока може да доведе до запушване на тръбопровода или повреда на оборудването. Следователно правилният дизайн и избор на тройници са от съществено значение за осигуряване на надежден и ефективен транспорт на нефт и газ.
Заключение
Характеристиките на потока на течността в тройниците от въглеродна стомана са сложни и се влияят от различни фактори, включително геометрия на тройника, скорост на потока и свойства на течността. Като доставчик на тройници от въглеродна стомана разбирам значението на предоставянето на висококачествени тройници, които отговарят на специфичните изисквания на различните индустрии. Като вземат предвид тези фактори при проектирането и избора на тройници, инженерите могат да оптимизират потока, да намалят загубите на енергия и да осигурят надеждната работа на системите за транспортиране на течности.
Ако имате нужда от тройници от въглеродна стомана за вашия проект, насърчавам ви да се свържете с мен за повече информация. Тук съм, за да ви помогна при избора на правилния тройник за вашето приложение и да ви осигуря най-добрите възможни решения. Нека работим заедно, за да гарантираме успеха на вашия проект.
Референции
- Уайт, FM (2006). Механика на флуидите. Макгроу-Хил.
- Munson, BR, Young, DF, & Okiishi, TH (2009). Основи на механиката на флуидите. Уайли.
- Иделчик, IE (1986). Наръчник по хидравлично съпротивление. Hemisphere Publishing Corporation.
